油膜機械密封應用

    油膜機械密封應用：

    隨著離心式壓縮機向高溫、高速、高壓方向的不斷發展，對流體動密封提出了更髙的要 求，而作為離心式壓縮機軸端密封的主要型式一接觸式濕運轉機械密封已難以滿足機械密封性能 上的要求。近年來出現的螺旋槽流體動壓密封在離心式壓縮機上得到成功的應用。204B機械密封

    FTL140-41型離心式制冷壓縮機是用氟利昂(F-12)作為制冷劑，通過壓縮、冷凝、

    蒸發循環制取-81℃的氯化鈣鹽水，將鹽水泵入聚合釜的夾套內，帶走釜內丁二烯反應的熱量，提高產品的轉化率。該機原來采用相對式雙端面機械密封，結果經常發生泄漏，致使機組不能正常運行，最長運行時間為一個月，最短僅有7天，嚴重影響生產。經改造后選用螺 旋槽油膜密封，其結構見圖4-11所示。

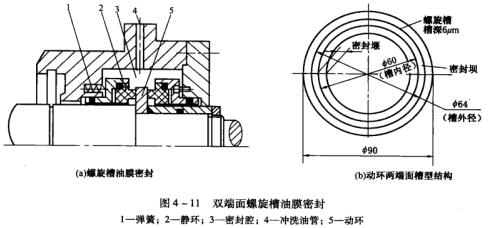

    圖4-11雙端面螺旋槽油膜密封

    該機械密封為雙端面，采用動環共用端面及相對安裝方式。動環兩端面均刻有螺旋槽型，材 料為硬質合金YG6，端面各尺寸如圖4-11(b)所示；靜環材料為石墨。原密封沖洗系統為 外沖洗強制閉式循環系統，為了減小油路阻力，及時帶走摩擦熱和攪拌熱，提高沖洗效果， 將進出密封腔的沖洗油管由一根增加為兩根，加大沖洗量。另外，為了使恒壓罐向沖洗系統 補油穩定，增設了帶儀表指示的氮?dú)庹{(diào)節裝置，保證恒壓罐上部有0.25MPa的氮?dú)膺M(jìn)行保 壓，避免因系統壓力髙于恒壓罐油壓而使系統密封油反竄到恒壓罐內。因此，必須保證對機 組供應壓力恒定的氮?dú)狻��?shí)踐證明，F(xiàn)TL140-41型離心式制冷壓縮機改用螺旋槽油膜密封 后，收到了良好的效果。
