機械密封三種流體靜壓密封的流體膜模型比較

    機械密封三種流體靜壓密封的流體膜模型比較：
    凹槽節流型、徑向臺階型和徑向收斂錐面型流體靜密封的流體膜承載能力和軸向剛度是互不相同的。

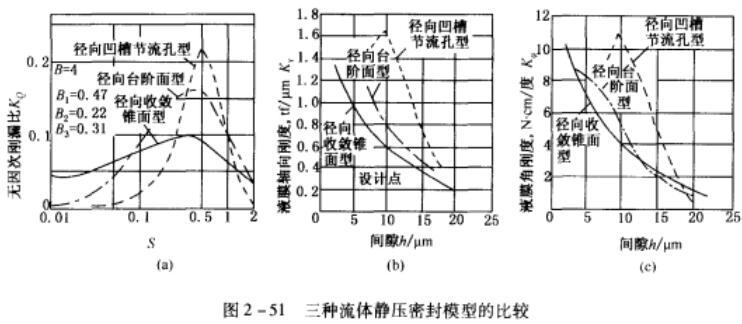

    圖2-51(a)所示為這些模型的無因次剛漏比KQ與相對間隙S的關系。從中可以看出，在不同的相對間隙下，它們的剛度是互不相同的，前者在較大的相對間隙下只有較大的剛度，而后兩種模型在較小相對間隙下具有較大的剛度。圖2-51(b)及所示為這三種密封的軸向流體膜剛度和流體膜角剛度與流體膜厚（間隙）的關系。從中可以看出，在設計點，孔口節流型的剛度均比后兩者大，收斂錐面密封剛度最小，徑向臺階型居中。
    機械密封配件－鎢鋼軸套
