機(jī)械密封材料之軟材料(二)

    機(jī)械密封材料之軟材料(二)：

    燒結(jié)石墨直接用作機(jī)械密封環(huán)會(huì)出現(xiàn)滲透性泄漏，且強(qiáng)度降低。這是由于燒結(jié)石墨在焙燒過(guò)程中，因黏結(jié)劑中揮發(fā)物質(zhì)產(chǎn)生揮發(fā)，黏結(jié)劑發(fā)生聚合、分散和炭化，出現(xiàn)10%~30%的氣孔。改進(jìn)措施是對(duì)其進(jìn)行浸潰處理以獲得不透性石墨制品，并提高其強(qiáng)度。碳石墨可以浸潰各種不同材料來(lái)控制其滲透性。在浸潰時(shí)，授潰劑的性質(zhì)決定了浸潰石墨的化學(xué)性質(zhì)、熱穩(wěn)定性、機(jī)械強(qiáng)度和可使用的溫度范圍。目前常用的浸潰劑有合成樹(shù)脂和金屬兩大類(lèi)。常用的浸潰樹(shù)脂有酚酫樹(shù)脂、環(huán)氧樹(shù)脂和呋喃樹(shù)脂，其中酚醛樹(shù)脂耐酸性好，環(huán)氧樹(shù)脂耐堿性好，呋喃樹(shù)脂耐酸性和耐堿性均好。在這三種樹(shù)脂中浸呋喃樹(shù)脂碳石墨環(huán)最好。當(dāng)密封環(huán)所處溫度小于或等于17℃時(shí)，可選用浸合成樹(shù)脂的碳石墨；大于17℃時(shí)應(yīng)選用浸金屬的石墨環(huán)，同時(shí)還得考慮所浸金屬的熔點(diǎn)、耐介質(zhì)腐蝕特性等。當(dāng)密封環(huán)所處高溫介質(zhì)時(shí)，浸銻石墨應(yīng)優(yōu)先考慮。58u機(jī)械密封

    —些國(guó)產(chǎn)碳石墨的型號(hào)及性能如表5-3所示。

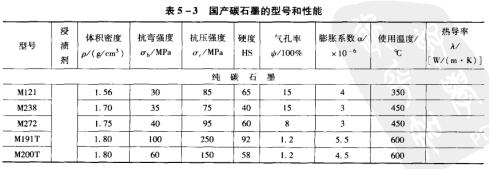

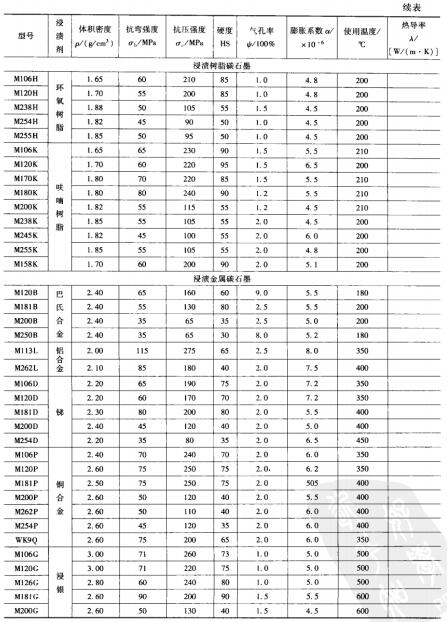

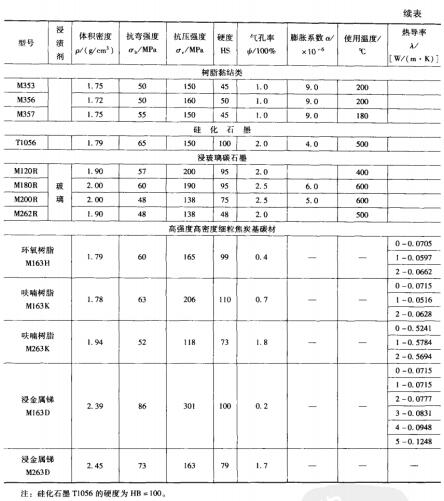

    表5-3國(guó)產(chǎn)碳石墨的型號(hào)和性能

本文源自http://www.jindiangl.cn/news/1049.html，轉(zhuǎn)載請(qǐng)注明出處。

(責(zé)任編輯：機(jī)械密封http://www.jindiangl.cn)

上一篇：機(jī)械密封材料之軟材料(一)　　下一篇：機(jī)械密封材料之軟材料(三)

• 上一篇：機(jī)械密封材料之軟材料(一)
• 下一篇：機(jī)械密封材料之軟材料(三)
